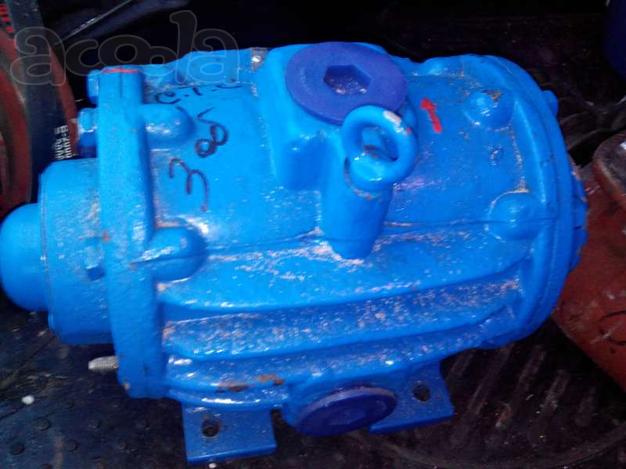

Насос вакуумный увд10000А пластинчато-роторный предназначен для комплектации вакуумного агрегата, создающего и поддерживающего вакуумметрическое давление, где требуется создание вакуумметрического давления.
1 - винт М6х12
2 - штифт 8х32х35
3 - крышка УВД.10.103
4 - штуцер УВА.1-.603
5 - манжета 1,2-45х65-1
6 - подшипник 306
7 - шпонка 8х7х36
8 - лопатка УВБ.01.001
9 - шайба УВА.01.106Б
10 - ротор УВД.10.010
11 - прокладка УВА.01.005
12 - болт М10х30
13 - крышка УВД.10.102
14 - корпус УВД.10.101
техническая характеристика УВД 10.000А:
Параметры УВД 10.000А
1быстрота действия насосов при давлении всасывания 50 кПа (375 мм.рт. ст.), атмосферномдавлении 100 кПа (750 мм.рт. ст), температуре всасываемого воздуха (20±5)0С и частоте вращения ротора (23,8±0,4) с-1 (1430±20) об\мин
м3/ч (л/мин) 60(1000)
2резьба впускного и выпускного отверстий, мм 1 1/2
3диаметр выходного конца вала, мм 28h8
4
габариты, мм:
длина
ширина
высота
400
260
450
5
потребляемая мощность насосам в вакуумном агрегате, кВт, не более
4
6
производительность при давлении всасывания Р=0, м3/час
130
7
максимальное разряжение, МПа
0,09
8
рабочее давление (на выпуске), (при наличии предохранительного клапана на ёмкости), МПа
0,06
9 масса, кг 44
насос УВД 10000
