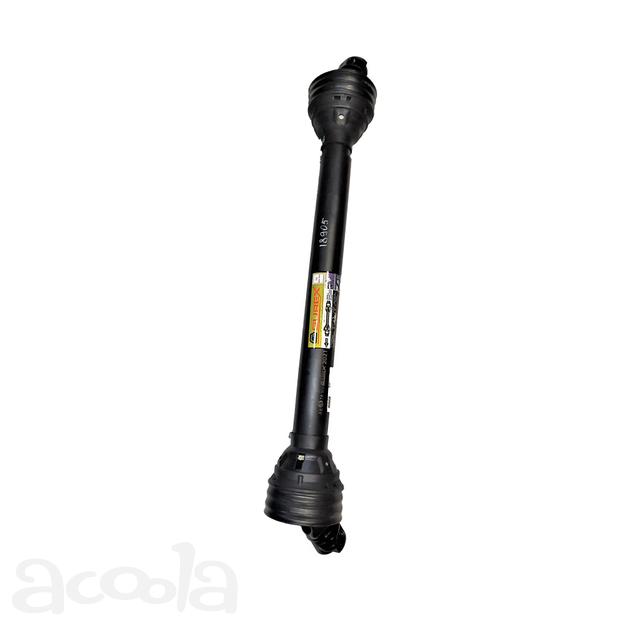

Карданный вал с защитным кожухом T28S-BW-28S.0510G-28S. С30*810C, аналог 10.016.6000-25.04. Служит для привода щёточного оборудования от ВОМ трактора.
Защитный кожух представляет собой конструкцию из телескопической трубы (двух вставленных друг в друга труб), с обеих сторон которой установлены конусы, переходящие в цилиндрические гофры (закрывают карданные шарниры). Кожух жестко монтируется на валу с помощью двух колец, надеваемых у основания вилок, поэтому его телескопическая труба не трется о детали вала. Обычно на кожухе крепятся две лёгких цепи, с помощью которых карданный вал можно безопасно подвесить на несущих конструкциях навесного оборудования.
Технические характеристики:
Макс. крутящий момент 160 Н*м
силовая часть-вставка треугольная профильная труба
длина в сложенном состоянии по концам вилок 970мм
32х38х8, шпонка.
Применение: Щётка “Сальсксельмаш” МК-454, -4.1, МК-2.0
Конструкция вала карданного привода:
Труба с приваренной вилкой и шлицевой втулкой;
Скользящая вилка;
Два карданных шарнира на крестовинах;
Передняя и задняя концевые вилки для соединения с ВОМ трактора и валом доп. оборудования.
Защитный кожух.
